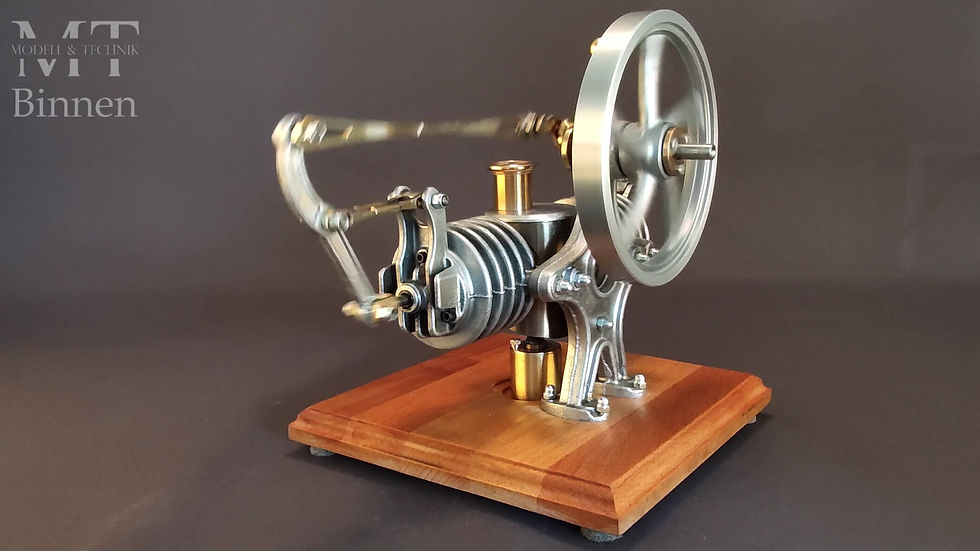

Heißluftmotor " HM 26 "
Unser Heißluftmotor „HM 26“ richtet sich an den ambitionierten Motorenmodellbauer, der mit überschaubarem und unkompliziertem Bauaufwand einen ansprechenden Modellmotor bauen möchte. In Anlehnung an den Essex Stirlingmotor entstand dieses Modell. Optisch dominiert der mit großzügigen Kühlrippen versehene Zylinder und das große Gussschwungrad im Mittelpunkt, wobei die übrigen mechanischen Elemente gleichmäßig und übersichtlich vor dem Schwungrad angeordnet sind. Diese Anordnung erfordert die Umlenkung der Linearbewegungen mit Stangen und Hebeln und sorgt für einen faszinierenden Bewegungsablauf. Bei dieser Konfiguration bewegen sich der Arbeitskolben und der Verdränger aufeinander zu und weg. Unüblich und auffallend ist auch, dass der Zylinder mittig mit der Heizquelle beheizt wird. Das Modell ist aufgrund der verwendeten Technologie und Materialpaarungen wartungsarm und wird mit Ethanol beheizt. Es entwickelt eine für kleinere Antriebsmodelle mehr als ausreichende Antriebsleistung. Der Motor ist für den Dauerbetrieb ausgelegt.
Der Modellmotor wurde so konstruiert, dass auch Modellbauer mit weniger guten Kenntnissen diesen Stirlingmotor bauen und betreiben können.
Technische Daten:
Kolbendurchmesser: 26 mm
Kolbenhub: 17 mm
Drehzahlen: ca. 300 U/min abhängig von der Intensität der Wärmequelle
Abmessungen: 200 mm x 250 mm x 320 mm
Schwungraddurchmesser: 140 mm
Gewicht: 2,3 kg abhängig von der Grundplattenausbildung
Kraftstoff: Spiritus oder Ethanol im Dochtbrenner
